Modell LV-SP500-RGBLAC Ausgabe DE · 01 / 2026 · V2 Dokument-Nr. LV-SP500-DE-02

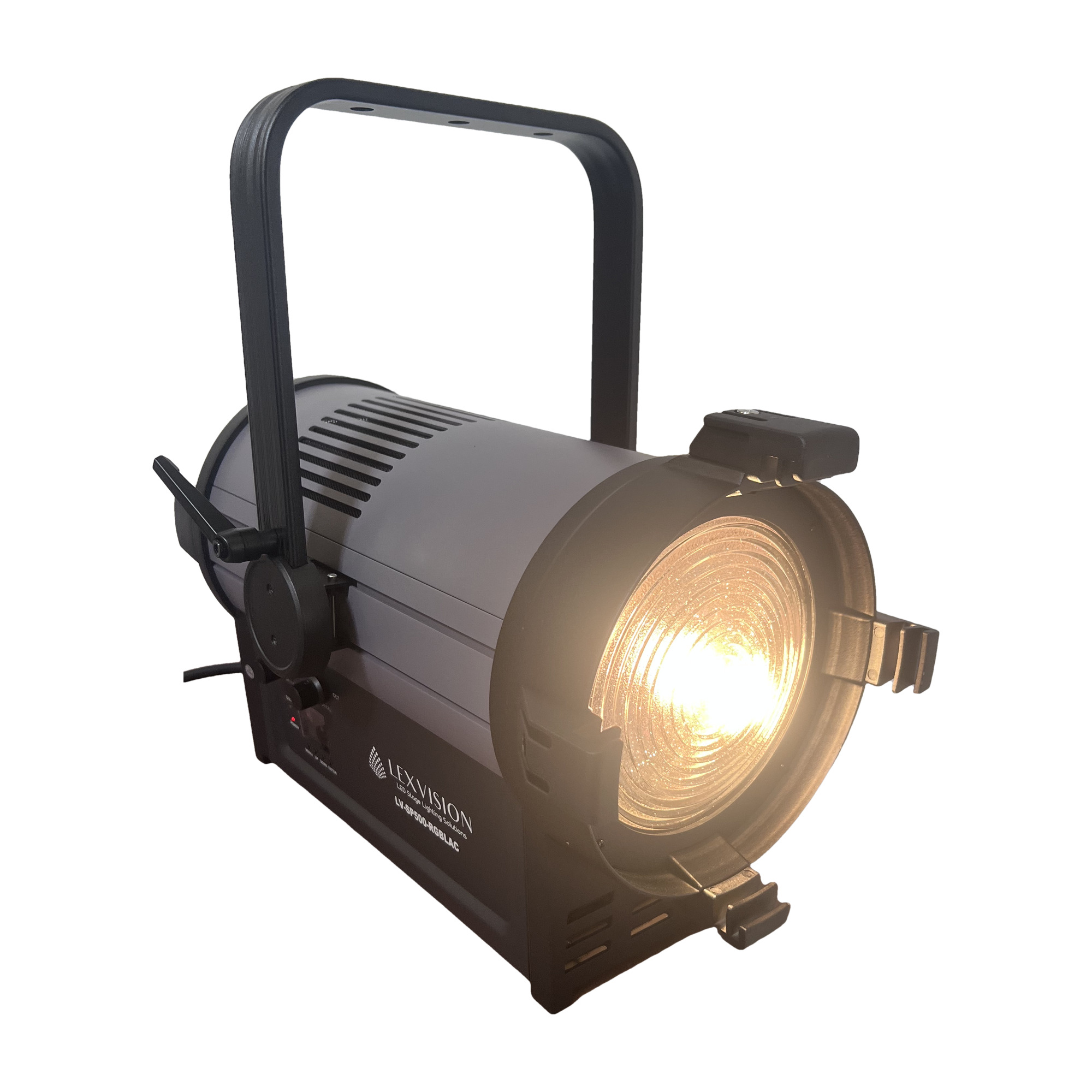

RGBLAC 6-in-1 LED-Fresnel

LV-SP500-RGBLAC

500 W RGBLAC 6-in-1 COB mit motorisiertem Auto-Zoom 10° – 50°

Bedienungsanleitung. Bitte vor der ersten Inbetriebnahme vollständig lesen und für späteres Nachschlagen aufbewahren.

Lichtquelle

500 WRGBLAC 6-in-1 COB

Zoom

10° – 50°motorisiert / auto

DMX

8 / 10 / 12Kanäle · RDM

CRI / CCT

≥ 95 2 000 – 10 000 K

Vorwort

00Willkommen

Vielen Dank, dass Sie sich für den Lexvision LV-SP500-RGBLAC entschieden haben — einen leistungsstarken LED-Fresnel-Scheinwerfer mit 6-in-1-COB-Lichtquelle und motorisiertem Auto-Zoom für Bühne, Theater, Studio und Event.

Dieses Dokument beschreibt Inbetriebnahme, Bedienung, Pflege und Fehlerbehebung des Geräts. Lesen Sie die Anleitung — insbesondere das Kapitel Sicherheitshinweise — vor der ersten Inbetriebnahme vollständig durch und bewahren Sie sie zusammen mit dem Gerät auf. Bei einer Weitergabe des Geräts an Dritte muss die Anleitung beigelegt werden.

0.1Zeichenerklärung

Warnung Markiert Situationen, in denen Personen verletzt werden können oder das Gerät beschädigt werden kann. Halten Sie diese Hinweise unbedingt ein.

Hinweis Markiert nützliche Zusatzinformationen, Tipps oder Erläuterungen, die das Verständnis erleichtern.

Gefahr — Spannung Markiert Situationen mit Lebensgefahr durch elektrischen Strom. Arbeiten an spannungsführenden Teilen sind ausschließlich Fachpersonal vorbehalten.

0.2Bestimmungsgemäße Verwendung

Der LV-SP500-RGBLAC ist ein professionelles Beleuchtungsgerät für den Inneneinsatz auf Bühnen, in Theatern, in Studios und bei Veranstaltungen. Jede andere Verwendung — insbesondere im Außenbereich oder in feuchter Umgebung (IP20) — gilt als nicht bestimmungsgemäß und führt zum Erlöschen der Gewährleistung.

0.3Lieferumfang

Prüfen Sie den Inhalt der Verpackung nach dem Auspacken auf Vollständigkeit und Transportschäden.

1 × Lexvision LV-SP500-RGBLAC LED-Fresnel
1 × Tragebügel mit Schnellverschluss (Quick-Lock)
1 × Netzkabel Seetronic True (1,5 m)
1 × 8-fach Torblende (Barndoor)
1 × Bedienungsanleitung

Inhaltsverzeichnis

—Übersicht

01Sicherheitshinweise04
1.1Allgemeine Sicherheit04
1.2Installation und Verkettung05
02Technische Daten06
03Bedienelemente07
3.1Display, Tasten und Knopf07
3.2XLR-Pinbelegung (5-polig)07
04Inbetriebnahme08
4.1Schritt-für-Schritt-Aufbau08
4.2DMX-Adressberechnung08
05Menüführung09
5.1Menüstruktur09
5.2Einstellungen & Dimmkurven10
06DMX-Kanäle11
6.18-CH- und 10-CH-Modus11
6.212-CH-Modus · CCT · Color-Macro12
07Fehlerbehebung13
08Reinigung & Wartung14
—Kurzreferenz-Karte15
—Stichwortverzeichnis16

Kapitel 01

01Sicherheitshinweise

Lesen Sie dieses Kapitel vor der ersten Inbetriebnahme vollständig. Schäden, die durch Nichtbeachtung dieser Anweisungen entstehen, sind von der Gewährleistung ausgeschlossen.

1.1Allgemeine Sicherheit

Lebensgefahr durch elektrischen Strom Vor jedem Eingriff am Gerät muss die Netzzuleitung allpolig getrennt und gegen Wiedereinschalten gesichert werden. Stellen Sie vor dem Anschluss sicher, dass Spannung und Frequenz der Netzversorgung mit dem Typenschild übereinstimmen (AC 100 – 240 V, 50 / 60 Hz).

Der Schutzleiter (gelb / grün) muss zur Vermeidung von elektrischen Schlägen ordnungsgemäß geerdet sein.
Das Gerät ist ausschließlich für den Inneneinsatz in trockener Umgebung bestimmt — Schutzart IP20. Niemals Regen, Spritzwasser oder hoher Luftfeuchtigkeit aussetzen.
Stellen Sie das Gerät an einem gut belüfteten Ort auf. Halten Sie zu allen angrenzenden Flächen einen Mindestabstand von ≥ 51 cm ein und verdecken Sie keine Lüftungsschlitze.
Maximale Umgebungstemperatur: ≤ 40 °C (104 °F). Betreiben Sie das Gerät nicht oberhalb dieser Temperatur.
Halten Sie brennbare Materialien (Vorhänge, Dekoration) vom Gerät fern — Brandgefahr.
Schließen Sie das Gerät niemals an einen Dimmerkreis an. Es muss an einer direkten, ungedimmten Stromversorgung betrieben werden.
Verwenden Sie nur ein gerades, unbeschädigtes Netzkabel. Ziehen Sie niemals direkt am Kabel.
Blicken Sie im Betrieb nicht direkt in die Lichtquelle — Gefahr von Augenschäden.

Heiße Oberfläche & Service Das Gehäuse erwärmt sich im Betrieb. Lassen Sie das Gerät vor jeder Handhabung abkühlen. Im Inneren befinden sich keine vom Anwender zu wartenden Teile — bei Störungen den Betrieb einstellen und den Fachhändler kontaktieren. Reparieren Sie das Gerät niemals selbst.

1.2Installation und Befestigung

Der LV-SP500-RGBLAC wird über den Schnellverschluss-Haken (Quick-Lock) am Tragebügel an einer Traverse montiert. Die Montage muss durch fachkundiges Personal erfolgen, außerhalb der Reichweite von Personen und nicht über Verkehrswegen.

Absturzgefahr Der Montageort muss das Gerätegewicht sicher tragen; das Gerät ist zusätzlich mit einem passenden Sicherungsseil mit ausreichender Traglast gemäß den lokalen Richtlinien und Gesetzen zu sichern.

Befestigen Sie das Gerät so fest, dass es im Betrieb nicht vibrieren oder verrutschen kann.
Prüfen Sie alle Schraub- und Hakenverbindungen vor jedem Einsatz auf festen Sitz.
Sorgen Sie für ausreichende Belüftung — Mindestabstand ≥ 51 cm zu allen Seiten.

1.3Verkettung der Stromversorgung

Über die Seetronic-True1-Anschlüsse (IN / OUT) kann die Stromversorgung mehrerer Geräte durchgeschleift werden. Beachten Sie die maximale Anzahl pro Stromkreis — eine Überlastung führt zu Sicherungsauslösung und Geräteschäden.

Netzversorgung	Max. Geräte in Reihe	Hinweis
220 V AC · 50 Hz	10 Geräte	Für weitere Geräte einen separaten Stromkreis verwenden.
110 V AC · 60 Hz	5 Geräte	Für weitere Geräte einen separaten Stromkreis verwenden.

Hinweis Das Gerät muss an einer durchgehenden, ungedimmten Stromversorgung betrieben werden. Auch wenn die Dimmer-Kanäle ein vollständiges 1 – 100 %-Dimmen ermöglichen, darf der Scheinwerfer niemals über einen externen Dimmerkreis versorgt werden.

Vor dem Einschalten

Sichtprüfung auf Transportschäden, lose Schrauben und Beschädigungen am Netzkabel.
DMX-Adresse und Kanalmodus am Display einstellen (siehe Kapitel 4 und 5).
Netzverbindung herstellen — die Power-LED leuchtet, sobald das Gerät korrekt versorgt wird.

Kapitel 02

02Technische Daten

Optik

Lichtquelle	500 W RGBLAC 6-in-1 COB
Lebensdauer	50 000 h
Farbtemperatur	2 000 – 10 000 K
CRI (Ø)	≥ 95
CQS / TLCI (Ø)	≥ 96
Abstrahlwinkel	10° – 50° (Auto-Zoom)
PWM-Frequenz	2 000 – 25 000 Hz

Dynamische Effekte

Dimmer	8 / 16 bit
Shutter / Strobe	elektronisch, 0 – 30 Hz
Zoom	automatisch / motorisiert
Dimmkurven	4 (Linear · Square · Log · S-Line)

Steuerung

Protokoll	DMX-512 / RDM
Kanäle	8 / 10 / 12 CH
Anzeige	LCD-Display, Tasten + Drehknopf

Elektrik

Eingangsspannung	AC 100 – 240 V
Frequenz	50 / 60 Hz
Leistungsaufnahme	450 W (Volllast)

Mechanik

Abmessungen (B×T×H)	481 × 324 × 444 mm
Nettogewicht	10,3 kg
Gehäusefarbe	Schwarz
Material	Aluminium-Legierung / Druckguss
Schutzart	IP20 (nur Innenbereich)
Kühlung	PWM-Silent-Lüfter

Anschlüsse & Verpackung

Strom	Seetronic True IN / OUT
Daten	5-pol. XLR IN / OUT
Netzkabel	1,5 m
Karton	64 × 41 × 39 cm · 1 St./CTN

2.1Abmessungen

LV-SP500-RGBLAC Ansichten: Front 324 mm, Seite 481 mm, Höhe 444 mm

Abb. 2.1 — Front-, Seiten- und Rückansicht. Maße in Millimetern: Breite 324 · Länge 481 · Höhe 444.

Kapitel 03

03Bedienelemente

3.1Display, Tasten und Knopf

Bedienfeld mit zwei Drehknöpfen, Display, DMX- und Power-LED sowie vier Tasten

Menü-Knopf (DIM)Drücken = bestätigen, drehen = Wert/Eintrag ändern
Cancel-Knopf (CCT)Drücken = zurück / abbrechen
LCD-DisplayZeigt Menü-Ebene, Adresse und Werte
DMX-LEDBlinkt bei anliegendem DMX-Signal
Power-LEDLeuchtet dauerhaft bei korrekter Versorgung
MENU · ▲ · ▼ · ENTERNavigations- und Bestätigungstasten

3.2XLR-Pinbelegung (5-polig)

Der LV-SP500-RGBLAC verwendet 5-polige XLR-Buchsen für DMX-512. Verwenden Sie ausschließlich abgeschirmte DMX-Kabel (110 Ω) — keine Mikrofonkabel.

Abb. 3.1 — 5-pol. XLR männlich (DMX OUT)

Pin 1	Schirm / GND
Pin 2	Daten – (DATA −)
Pin 3	Daten + (DATA +)
Pin 4	nicht belegt
Pin 5	nicht belegt

Hinweis Setzen Sie am letzten Gerät der DMX-Kette einen 120 Ω-Abschlusswiderstand, um Signalreflexionen zu vermeiden.

Kapitel 04

04Inbetriebnahme

4.1Schritt-für-Schritt

Auspacken und prüfenGerät vorsichtig aus der Verpackung nehmen, auf Transportschäden prüfen. Verpackung für Transport oder Rückversand aufbewahren.
Montageort wählenGut belüfteter Ort mit ≥ 51 cm Freiraum zu allen Seiten. Tragkonstruktion: mind.Der Montageort muss das Gerätegewicht sicher tragen; das Gerät ist zusätzlich mit einem passenden Sicherungsseil mit ausreichender Traglast gemäß den lokalen Richtlinien und Gesetzen zu sichern.
Tragebügel montieren & sichernQuick-Lock-Haken an der Traverse einsetzen und verriegeln. Sicherheitsfangseil (mind.Zusätzlich ist stets ein passendes Sicherungsseil mit ausreichender Traglast gemäß den lokalen Richtlinien und Gesetzen zu verwenden.
DMX-Kabel anschließenDMX-Ausgang des Controllers mit DMX IN verbinden, über DMX OUT zum nächsten Gerät durchschleifen. Letztes Gerät mit 120 Ω abschließen.
Netzkabel anschließenSeetronic-True-Kabel einstecken und verriegeln. Maximale Geräteanzahl pro Stromkreis beachten (siehe 1.3).
Kanalmodus & DMX-Adresse einstellenKnopf drücken → »DMX Settings« → Channel mode (8/10/12 CH) und DMX Address (1 – 512) wählen (siehe Kapitel 5).
EinschaltenNach dem Anlegen der Spannung leuchtet die Power-LED; bei DMX-Signal blinkt die DMX-LED. Das Gerät ist betriebsbereit.

4.2DMX-Adressberechnung

Jedes Gerät belegt — je nach Kanalmodus — eine feste Anzahl aufeinanderfolgender Kanäle. Das Folgegerät beginnt bei Startadresse + Kanalanzahl. Adressen der ersten vier Geräte:

Kanalmodus	Gerät 1	Gerät 2	Gerät 3	Gerät 4
8 CH	1	9	17	25
10 CH	1	11	21	31
12 CH	1	13	25	37

Kapitel 05

05Menüführung

Schalten Sie das Gerät ein und drücken Sie den Menü-Knopf, um das Menü zu öffnen. Drehen Sie den Knopf zur Auswahl, drücken Sie zur Bestätigung. Mit Cancel gelangen Sie eine Ebene zurück.

5.1Menüstruktur

Hauptmenü	Untermenü	Wertebereich / Optionen	Werkswert
DMX Address	DMX Address	1 – 512	1
DMX Mode	Channel mode	8 CH · 10 CH · 12 CH	12 CH
Manual Mode	Dimmer	0 – 255	255
	Strobe	0 – 255	0
	Zoom	0 – 255	255
	Red	0 – 255	0
	Green	0 – 255	0
	Blue	0 – 255	0
	Amber	0 – 255	0
	Lime	0 – 255	0
	CCT	2 000 – 10 000 K	Null
	Color Macro	Color 1 – Color 42	Null
Setting	Signal	Clear · Keep	Clear
	Backlite	On · Off	On
	Display Lock	On · Off	Off
	Dimming Curve	Linear · Square · Log · S-Line	Linear
	Dimming Hz	2 – 25 K	14 K
	Dimming Bit	8 Bit · 16 Bit	16 Bit
	Dimming Mode	Stage · Theatre · Meeting	Stage
	Fan Mode	Smart · Max · Silent	Smart
	Reset / Display Flip	Yes · No	No

5.2Einstellungen im Detail

Signal	Verhalten bei DMX-Ausfall: Clear (aus) / Keep (halten)
Backlite	Display-Beleuchtung ein / aus
Display Lock	Tastensperre gegen versehentliches Verstellen
Dimming Hz	PWM-Refresh 2 – 25 kHz (flimmerfrei für Kamera)
Dimming Bit	8 / 16 bit Dimmerauflösung

Dimming Mode	Stage · Theatre · Meeting — Charakteristik je Einsatz
Fan Mode	Smart (geregelt) · Max (volle Kühlung) · Silent (leise)
Reset	Gerät neu initialisieren
Display Flip	Anzeige um 180° drehen (Überkopf-Montage)
Color Macro	42 voreingestellte Farbmakros

5.3Dimmkurven

Vier Dimmkurven passen das Verhältnis von DMX-Wert zu Lichtintensität an die Anwendung an.

Kurve	Verhalten
Mode 1 · Linear	Lichtstärke steigt linear mit dem DMX-Wert.
Mode 2 · Square	Feine Abstufung bei niedrigen Werten, gröber bei hohen Werten.
Mode 3 · Inverse Square (Log)	Gröbere Abstufung bei niedrigen, feinere bei hohen Werten.
Mode 4 · S-Line	Feine Abstufung an den Enden (dunkel / hell), gröber im Mittelbereich.

Empfehlung Für sanfte Theater-Blenden eignet sich S-Line oder Square; für lineare Pult-Steuerung Linear. Bei Kameraaufnahmen die Dimming-Hz an die Verschlusszeit anpassen.

Kapitel 06

06DMX-Kanäle

6.18-Kanal-Modus

CH	Funktion	Wert	Beschreibung
01	Red	0 – 255	Rot dunkel → hell
02	Green	0 – 255	Grün dunkel → hell
03	Blue	0 – 255	Blau dunkel → hell
04	Lime (Lemon)	0 – 255	Limette dunkel → hell
05	Amber	0 – 255	Amber dunkel → hell
06	Cyan	0 – 255	Cyan dunkel → hell
07	Fan Mode	000	Wert vom Display (Menü)
001 – 100		Smart (geregelt)
101 – 200		Max (volle Kühlung)
201 – 255		Silent (leise)
08	Focus / Zoom	0 – 255	Eng (10°) → weit (50°)

6.210-Kanal-Modus

CH	Funktion	Wert	Beschreibung
01	Dimmer	0 – 255	Dunkel → hell, stufenlos
02	Strobe	0 – 255	Langsam → schnell (0 – 30 Hz)
03	Red	0 – 255	Rot dunkel → hell
04	Green	0 – 255	Grün dunkel → hell
05	Blue	0 – 255	Blau dunkel → hell
06	Lime (Lemon)	0 – 255	Limette dunkel → hell
07	Amber	0 – 255	Amber dunkel → hell
08	Cyan	0 – 255	Cyan dunkel → hell
09	Fan Mode	0 – 255	Wie CH 07 im 8-CH-Modus
10	Focus / Zoom	0 – 255	Eng (10°) → weit (50°)

6.312-Kanal-Modus

Erweiterter Modus mit zusätzlichem CCT- und Color-Macro-Kanal. Empfohlen für Studios und alle Anwendungen mit hohen Anforderungen an Farb- und Weißsteuerung.

CH	Funktion	Wert	Beschreibung
01	Dimmer	0 – 255	Dunkel → hell, stufenlos
02	Strobe	0 – 255	Langsam → schnell (0 – 30 Hz)
03	Red	0 – 255	Rot dunkel → hell
04	Green	0 – 255	Grün dunkel → hell
05	Blue	0 – 255	Blau dunkel → hell
06	Lime (Lemon)	0 – 255	Limette dunkel → hell
07	Amber	0 – 255	Amber dunkel → hell
08	Cyan	0 – 255	Cyan dunkel → hell
09	CCT	000	Keine Funktion
001 – 255	CCT	Farbtemperatur 3 000 K → 5 600 K
10	Color Macro	000	Keine Funktion
001 – 255	Color Macro	Color Macro 1 – 42
11	Fan Mode	0 – 255	Smart / Max / Silent (wie 8-CH CH 07)
12	Focus / Zoom	0 – 255	Eng (10°) → weit (50°)

CCT & Color Macro CCT (CH 09) mischt eine kalibrierte Weißtemperatur von 3 000 – 5 600 K. Color Macro (CH 10) ruft 42 voreingestellte Farben ab. Beide wirken nur, wenn die Einzelfarbkanäle (R/G/B/Lime/Amber/Cyan) auf 0 stehen.

Kapitel 07

07Fehlerbehebung

Im Folgenden finden Sie Lösungen für die häufigsten Probleme. Bei anderen Störungen wenden Sie sich an Ihren Fachhändler oder an den Lexvision-Service.

7.1Gerät reagiert nicht — kein Licht

#	Prüfung
1	Netzanschluss und Hauptsicherung kontrollieren.
2	Netzspannung am Anschluss messen (AC 100 – 240 V).
3	Power-LED am Gerät prüfen — leuchtet sie nicht, liegt keine korrekte Versorgung an.

7.2Gerät reagiert nicht auf DMX-Controller

#	Prüfung
1	DMX-LED muss leuchten / blinken. Andernfalls XLR-Kabel und Anschlüsse auf korrekte Verbindung prüfen.
2	Reagiert ein Kanal nicht: DMX-Adresse und Polarität (Pin 2 / Pin 3) abgleichen.
3	Bei sporadischen Aussetzern: Pins an Steckern und auf der Platine des Geräts sowie des vorherigen prüfen.
4	Mit einem anderen Controller testen, um diesen als Fehlerquelle auszuschließen.
5	DMX-Kabel nicht parallel zu Hochspannungsleitungen verlegen — Interferenzgefahr.

7.3Ein Kanal funktioniert nicht korrekt

Der zugehörige Schrittmotor oder das Motorkabel könnte beschädigt sein.
Der Treiber-/Ansteuerkreis des Motors könnte defekt sein.

Reparatur nur durch Fachpersonal Versuchen Sie niemals, das Gerät selbst zu öffnen oder zu reparieren. Reparaturen durch nicht qualifizierte Personen können zu Schäden oder Fehlfunktionen führen und führen zum Erlöschen der Gewährleistung.

Kapitel 08

08Reinigung & Wartung

Die regelmäßige Reinigung der Optik ist entscheidend für die Lichtleistung. Feuchte, rauchige oder besonders staubige Umgebungen erfordern kürzere Intervalle.

8.1Reinigungsintervalle

Bereich	Empfohlenes Intervall	Bei starker Verschmutzung
Externe Optik (Frontlinse)	alle 20 Tage	wöchentlich
Interne Optik	alle 20 Tage	alle 10 Tage
Lüftungsschlitze (Druckluft)	alle 30 Tage	wöchentlich
Sichtprüfung Befestigung	vor jedem Einsatz	vor jedem Einsatz

8.2Vorgehen

Vor jeder Reinigung Trennen Sie das Gerät vollständig vom Stromnetz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.

Strom trennen & abkühlenNetzkabel ziehen, Gehäusetemperatur prüfen.
Staub entfernenMit Druckluft (ölfrei) oder weichem Pinsel — niemals auf den drehenden Lüfter blasen.
Optik reinigenWeiches, fusselfreies Tuch mit handelsüblichem Glasreiniger. Reiniger auf das Tuch geben, nicht direkt auf das Glas.
Trocknen & prüfenAlle Teile vor dem Wiedereinschalten sorgfältig trocknen lassen, Befestigung auf festen Sitz kontrollieren.

8.3Lagerung

In Originalverpackung oder Flightcase lagern. Lagerort trocken und staubarm; Schutzart IP20 beachten — vor Feuchtigkeit schützen.

Anhang A

AKurzreferenz-Karte

Heraustrennen entlang der gestrichelten Linie und am Pult oder im Flightcase aufbewahren.

HIER HERAUSTRENNEN

Kurzreferenz

LV-SP500-RGBLAC · DMX-Modi

8 CH — Basis

01: Red
02: Green
03: Blue
04: Lime
05: Amber
06: Cyan
07: Fan Mode
08: Focus / Zoom

10 CH — Standard

01: Dimmer
02: Strobe
03–08: R · G · B · Lime · Amber · Cyan
09: Fan Mode
10: Focus / Zoom

12 CH — Erweitert

01: Dimmer
02: Strobe
03–08: R · G · B · Lime · Amber · Cyan
09: CCT (3 000–5 600 K)
10: Color Macro 1–42
11: Fan Mode
12: Focus / Zoom

Startadressen (1. – 4. Gerät)

8 CH: 1 · 9 · 17 · 25
10 CH: 1 · 11 · 21 · 31
12 CH: 1 · 13 · 25 · 37
Term.: 120 Ω am letzten Gerät

Fan Mode (CH-Wert)

000: Wert vom Display
001–100: Smart
101–200: Max
201–255: Silent

Verkettung Strom

220 V: max. 10 Geräte / Kreis
110 V: max. 5 Geräte / Kreis
Last: 10× Gewicht · Fangseil 12×

Erste Hilfe — Fehlerdiagnose

—: Kein Licht? → Sicherung & Spannung prüfen
—: Kein DMX? → Adresse + Polarität + 120 Ω
—: Aussetzer? → Kabel & Pins prüfen
—: Niemals an Dimmerkreis betreiben!

Lexvision LV-SP500-RGBLAC · Kurzreferenz · Ausgabe DE 01/2026 · V2 Vollständige Anleitung im Heft

Anhang B

BStichwortverzeichnis

A

Abmessungen6

Abschlusswiderstand 120 Ω7, 8

Adresse, DMX8, 9

Amber11, 12

B

Backlite9, 10

Bestimmungsgemäße Verwendung2

C

CCT (Farbtemperatur)6, 9, 12

Color Macro9, 12

CRI6

Cyan11, 12

D

Dimmer / Dimming Mode9, 10

Dimmkurven10

Display Flip / Lock9, 10

DMX-Kanäle11, 12

DMX-Polarität7, 13

F

Fan Mode9, 11

Fangseil5, 8

Fehlerbehebung13

Focus / Zoom6, 11, 12

I

Inbetriebnahme8

Installation5

IP202, 6

K

Kanalmodus (8/10/12)8, 9

Kühlung / Lüfter6, 9

L

Lieferumfang2

Lime (Lemon)11, 12

M

Menüstruktur9

Montage5

P

Seetronic True5, 6

PWM-Frequenz6, 10

R

RDM6

Reinigung14

Reset9, 10

S

Sicherheitshinweise4

Strobe11, 12

V

Verkettung Strom5

X

XLR-Pinbelegung7

Service & Support

Bei technischen Fragen wenden Sie sich an Ihren autorisierten Fachhändler. Halten Sie Modellbezeichnung (LV-SP500-RGBLAC) und Kaufdatum bereit.

Dokument

Lexvision LV-SP500-RGBLAC · Bedienungsanleitung
Ausgabe DE · 01 / 2026 · V2 · Dokument-Nr. LV-SP500-DE-02
Technische Änderungen und Irrtümer vorbehalten.

LV-SP500-RGBLAC

00Willkommen

0.1Zeichenerklärung

0.2Bestimmungs­gemäße Verwendung

0.3Lieferumfang

—Übersicht

01Sicherheits­hinweise

1.1Allgemeine Sicherheit

1.2Installation und Befestigung

1.3Verkettung der Strom­versorgung

Vor dem Einschalten

02Technische Daten

Optik

Dynamische Effekte

Steuerung

Elektrik

Mechanik

Anschlüsse & Verpackung

2.1Abmessungen

03Bedien­elemente

3.1Display, Tasten und Knopf

3.2XLR-Pinbelegung (5-polig)

04Inbetrieb­nahme

4.1Schritt-für-Schritt

4.2DMX-Adress­berechnung

05Menü­führung

5.1Menü­struktur

5.2Einstellungen im Detail

5.3Dimm­kurven

06DMX-Kanäle

6.18-Kanal-Modus

6.210-Kanal-Modus

6.312-Kanal-Modus

07Fehler­behebung

7.1Gerät reagiert nicht — kein Licht

7.2Gerät reagiert nicht auf DMX-Controller

7.3Ein Kanal funktioniert nicht korrekt

08Reinigung & Wartung

8.1Reinigungs­intervalle

8.2Vorgehen

8.3Lagerung

AKurz­referenz-Karte

BStichwort­verzeichnis

0.2Bestimmungsgemäße Verwendung

01Sicherheitshinweise

1.3Verkettung der Stromversorgung

03Bedienelemente

04Inbetriebnahme

4.2DMX-Adressberechnung

05Menüführung

5.1Menüstruktur

5.3Dimmkurven

07Fehlerbehebung

8.1Reinigungsintervalle

AKurzreferenz-Karte

BStichwortverzeichnis
